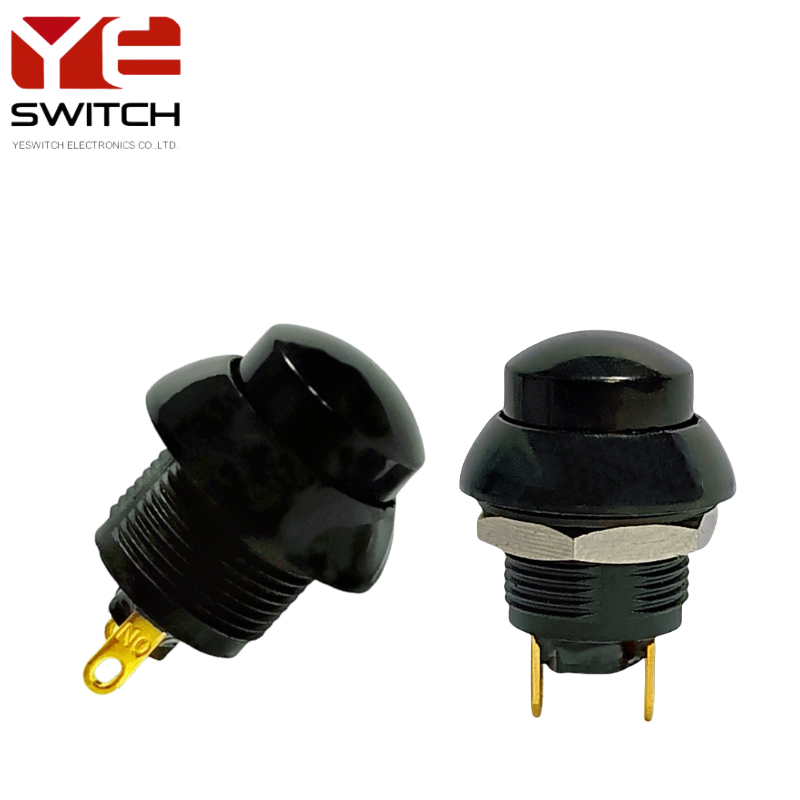

12mm防水复位按钮开关,替换件OTTO 21649
详细介绍

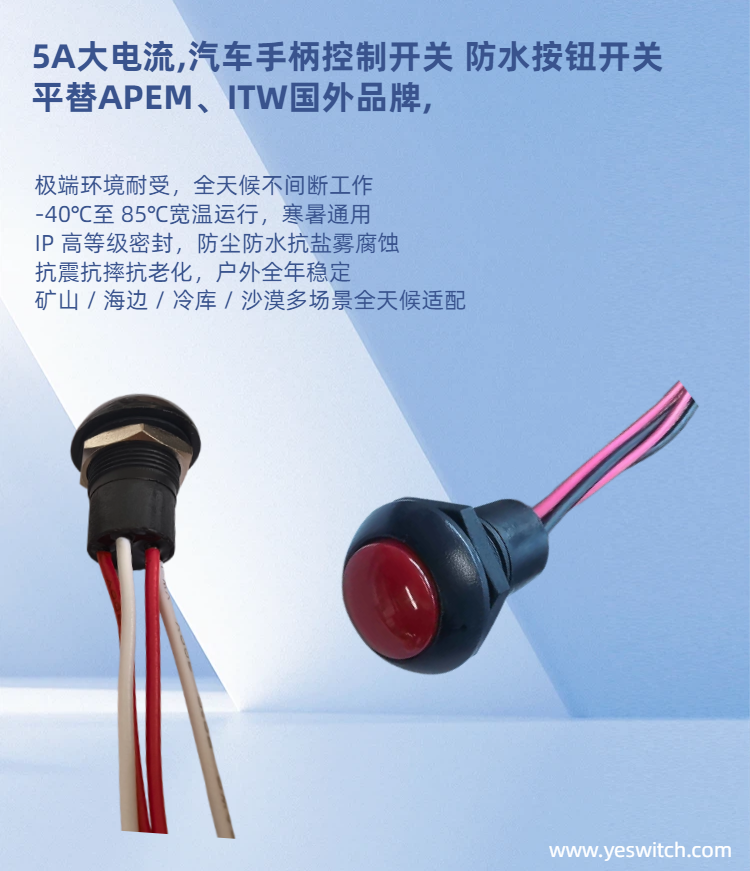

特色:5A大电流，8N重按压力度，平替ITW/OTTO品牌，按压接触式结构,无机械磨损问题,整体密封防水结构.防雷击开关,抗恶劣坏境,广泛应用于工程机械行业，农机手柄...
应用范围：
• 工程车•军用装甲车•航空设备•医疗设备•轨道交通•船舶设备。
复位防尘防水按钮开关规格：
1：当前最大电流/电压等级与负载电阻:
阻性负载：28V 直流，5A；双断点 (DB)：4A，电气寿命 25000 次
阻性负载：115V 交流，1A；双断点 (DB)：1A，电气寿命 25000 次
感性负载：28V 直流，2A；双断点 (DB)：2A，电气寿命 25000 次
2：初次接触电压:最大50毫欧
3：绝缘电阻:在500VDC最小1000兆欧.
4：绝缘强度: 1,000 VAC rms.
5：机械寿命:100,0000 次.
6：面板厚度:
螺纹安装1.5 mm (.059) min. -4 mm (.157) max.
7：操作力: 7N~8N.
8：触点弹跳: 10 ms.
9：扭力: 0.5 Nm max. 适用于螺母.
10：焊接: 最多5秒钟在最高350°C
11：工作温度范围:-40℃到85℃
12：型号: 常开型 SP NO
13：手工焊接:用烙铁30瓦，控制在350℃，约5秒，同时应用焊料。
14：波峰焊:推荐焊接温度：260±5℃
锡浸泡时间：最多5秒。(PCB板的厚度为1.6mm)
焊接：波峰炉

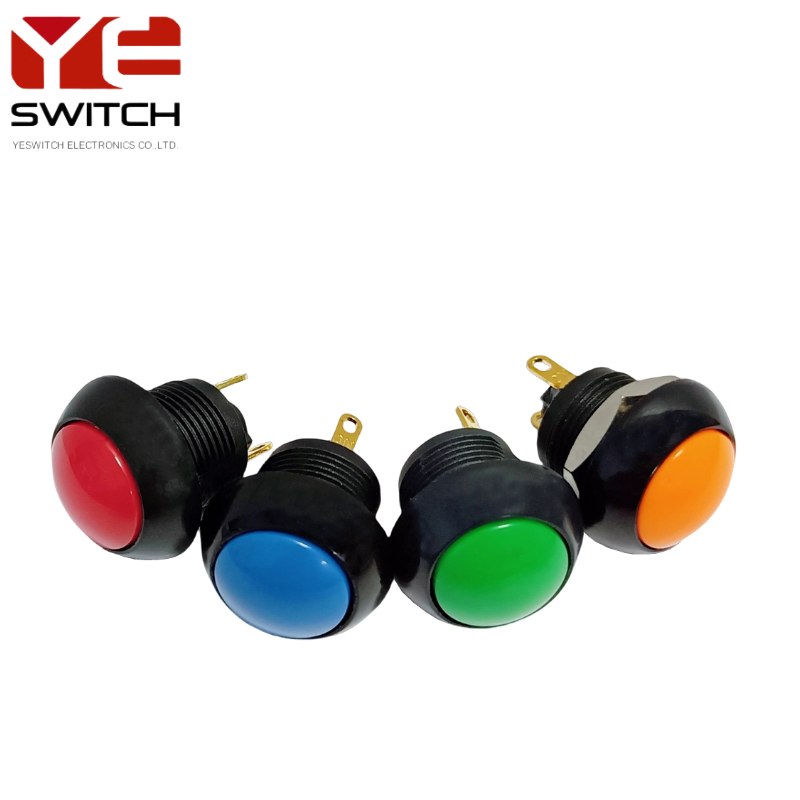

15：(按钮颜色)
①白色②黑色③红色④橙色⑤黄色⑥绿色⑦蓝色⑧褐色⑨灰色,任选.
16：(LED灯颜色)
①白色③红色④橙色⑤黄色⑥绿色⑦蓝色,任选

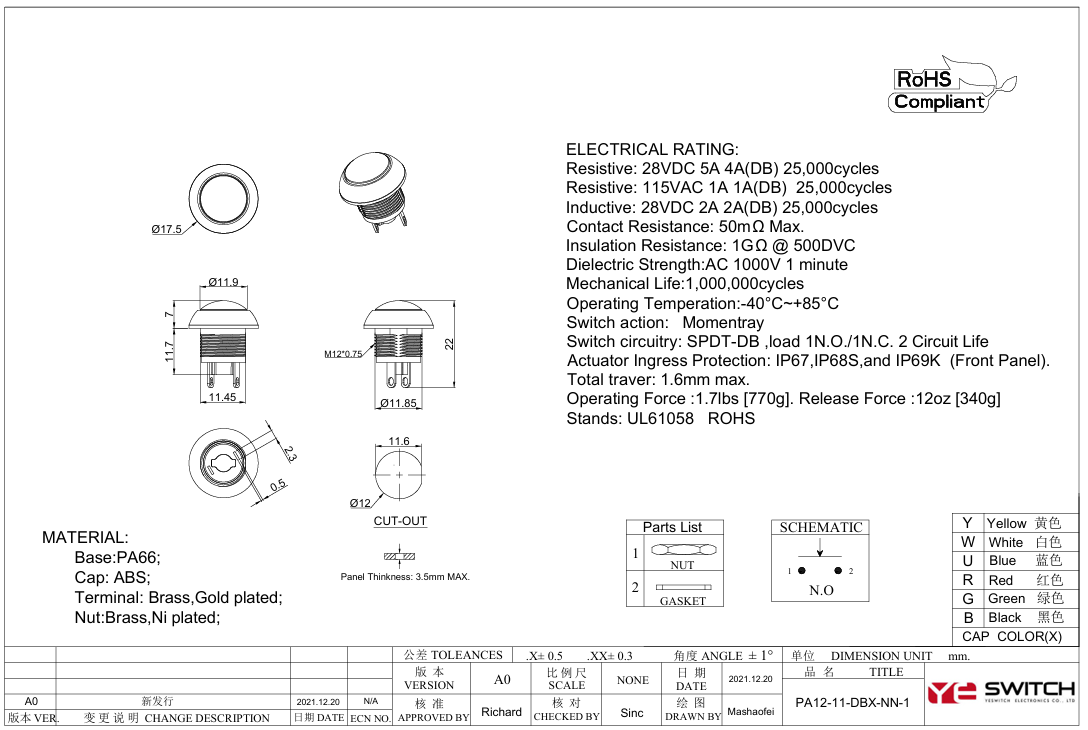

ELECTRICAL RATING:
Resistive:28VDC 5A 4A(DB)25,000cycles
Resistive:115VAC 1A1A(DB)25.000cycles
Inductive:28VDC 2A 2A(DB)25,000cyclesContact Resistance:50mΩ Max.
Insulation Resistance:1GΩ @ 500DVC
Dielectric Strength:AC 1000V 1 minute
Mechanical Life:1.000,000cycles
Operating Temperation:-40°C~+85°C
Switch action:MomentraySwitch circuitry: SPDT-DB ,load 1N.0./1N.C.2 Circuit LifeActuator Ingress Protection:lP67,IP68S,and IP69K (Front Panel).Total traver:1.6mm max.
Operating Force :1.7lbs[770g].
Release Force :12oz[340g]Stands:UL61058 ROHS
PYCA12系列
应用范围：
• 工程车•军用装甲车•航空设备•医疗设备•轨道交通•船舶设备。
复位防尘防水按钮开关规格：
1：当前最大电流/电压等级与负载电阻:
阻性负载：28V 直流，5A；双断点 (DB)：4A，电气寿命 25000 次
阻性负载：115V 交流，1A；双断点 (DB)：1A，电气寿命 25000 次
感性负载：28V 直流，2A；双断点 (DB)：2A，电气寿命 25000 次
2：初次接触电压:最大50毫欧
3：绝缘电阻:在500VDC最小1000兆欧.
4：绝缘强度: 1,000 VAC rms.
5：机械寿命:100,0000 次.
6：面板厚度:
螺纹安装1.5 mm (.059) min. -4 mm (.157) max.
7：操作力: 7N~8N.
8：触点弹跳: 10 ms.
9：扭力: 0.5 Nm max. 适用于螺母.
10：焊接: 最多5秒钟在最高350°C
11：工作温度范围:-40℃到85℃
12：型号: 常开型 SP NO
13：手工焊接:用烙铁30瓦，控制在350℃，约5秒，同时应用焊料。
14：波峰焊:推荐焊接温度：260±5℃
锡浸泡时间：最多5秒。(PCB板的厚度为1.6mm)
焊接：波峰炉
15：(按钮颜色)
①白色②黑色③红色④橙色⑤黄色⑥绿色⑦蓝色⑧褐色⑨灰色,任选.
16：(LED灯颜色)
①白色③红色④橙色⑤黄色⑥绿色⑦蓝色,任选
ELECTRICAL RATING:
Resistive:28VDC 5A 4A(DB)25,000cycles
Resistive:115VAC 1A1A(DB)25.000cycles
Inductive:28VDC 2A 2A(DB)25,000cyclesContact Resistance:50mΩ Max.
Insulation Resistance:1GΩ @ 500DVC
Dielectric Strength:AC 1000V 1 minute
Mechanical Life:1.000,000cycles
Operating Temperation:-40°C~+85°C
Switch action:MomentraySwitch circuitry: SPDT-DB ,load 1N.0./1N.C.2 Circuit LifeActuator Ingress Protection:lP67,IP68S,and IP69K (Front Panel).Total traver:1.6mm max.
Operating Force :1.7lbs[770g].
Release Force :12oz[340g]Stands:UL61058 ROHS
