PC端子 IP67等级防尘防水按钮开关
所属分类:12mm金属按键开关
- 点击次数:
- 发布日期:2023/07/07
- 在线询价
详细介绍
PYCA系列
金属防水按钮开关尺寸图:
常闭按钮开关安装配件:
特色:按压接触式结构,无机械磨损问题,整体密封防水结构.
防雷击开关,抗恶劣坏境,外壳可用塑胶和铝。
应用范围:灯饰,电脑周边,通讯,医疗设备,工控,船用.
1:枼诚防水带灯按钮开关,电气寿命50万次,机械寿命100万次,经久耐用!
2:枼诚金属按钮开关,具有防水防尘IP67等级,属于军工等级,不仅是防尘防水的等级,并且防爆!
3:枼诚常闭型防水开关,采用进口料,品质可靠保障,不仅具有快速交货的交期,并且服务到位!
4:枼诚方形防水开关多种多样,根据客户喜好进行设计,已有不少好案例,做到客户放心,客户满意是我们经营的理念!
方形自复位防水按钮开关是旧标准用术语,新标准(GB2900·18)中简称为按钮。按钮有动合(常开)和动断(常闭)之分.微型按钮用导电橡胶或金属片等作导体,可作为状态选择开关,用于小型半导体收音机/遥控器/验钞器等产品中。
常闭方形防水防尘按钮开关中文规格:
1:当前最大电流/电压等级与负载电阻:
(常开型)
(常闭型)
400mA 32V AC-100mA 50V DC-125mA 125V AC
500mA 48V AC-200mA 50V DC-200mA 250V AC.金属材料
2:初次接触电压:最大50毫欧
3:绝缘电阻:在500VDC最小1000兆欧.
4:绝缘强度: 1,000 VAC rms.
1,500 VAC rms.金属材料
5:电气寿命: 500,000次.
机械寿命:100,0000 次.
6:面板厚度:
{B2螺纹安装}1.5 mm (.059) min. -4 mm (.157) max.
{B1三角卡入式安装}0.8mm (.031) min. -1.8 mm (.071) max.
{B3嵌入式安装}3.0±0.25mm(.118)
7:总行程: 1.5 mm(.059).
8:操作力: 2N~5N.
9:触点弹跳: 10 ms.
10:扭力: 0.5 Nm max. 适用于螺母.
1.5 Nm max. 金属材料
11:焊接: 最多5秒钟在最高350°C
12:工作温度范围:-30℃到85℃
13:型号:
常开型 SP OFF-MOm
常闭型 DP On-MOm
14:手工焊接:用烙铁30瓦,控制在350℃,约5秒,同时应用焊料。
15:波峰焊:推荐焊接温度:260±5℃
锡浸泡时间:最多5秒。(PCB板的厚度为1.6mm)
焊接:波峰炉
16:(按钮颜色)
①白色②黑色③红色④橙色⑤黄色⑥绿色⑦蓝色⑧褐色⑨灰色,任选.
17:(LED灯颜色)
①白色③红色④橙色⑤黄色⑥绿色⑦蓝色,任选
复位式(自回) 高品质防水按钮开关英文规格:
(IP67)SPECIFICATIONS
Max. current/voltage rating with resistive load:
400mA 32V AC-100mA 50V DC-125mA 125V AC
500mA 48V AC-200mA 50V DC-200mA 250V AC.金属材料
INITIAL CONTACT RESISTANCE: 50 mΩ max.
INSULATION RESISTANCE: 1 GΩ min. at 500VDC.
DIELETRIC STRENGTH: 1,000 VAC rms.
ELECTRICAL LIFE AT FULL LOAD: 500,000 cycles.
PANEL THICKNESS: Series:1.5 mm (.059) min. - 4 mm (.157) max.
TOTAL TRAVEL: 1.5 mm(.059).
OPERATING FORCE: 2N~5N.
CONTACT BOUNCE: 10 ms.
TORQUE: 0.5 Nm max. applied to nut.
SOLDERING: 350°C max. for 5 seconds.
MECHANICAL LIFE:1000,000 cycles
X=CAP COLOR
①White②Black③Red④Orange⑤Yellow⑥Green⑦Blue⑧Brown⑨Gray.
MATERIALS:
CASE:Dially phthalate (DAP)(UL-94V0)
CAP:Polyamide 6/6.
BUSHING:Polyamide 6/6.
TERMINAL/CONTACTS:Gold over silver plated.
ROHS:2002/95/EC
部分产品焊接注意事项:
任何不正确的焊接操作都可能导致产品塑性变形、开关接触不良等。用户在使用引脚式按钮开关时,因焊接不当导致产品损坏的现象时有发生,故敬请各位用户在接线操作时务必注意以下几点:
*选择合适的电烙铁,加快焊接速度,建议使用20W电烙铁在3秒内完成焊接。
*助焊剂必须适量,焊接时尽量将开关引脚朝下。
*尽量采用插线端子连接,避免焊接连接。
订货须知:
*订货时请对照"产品编码"与产品体说明内容填写具型号代号。
*所有产品均可订制按钮颜色,LED灯颜色!
*整个系列产品都可符合防尘防水等级IP67:可承受1米水深浸泡(30分钟)

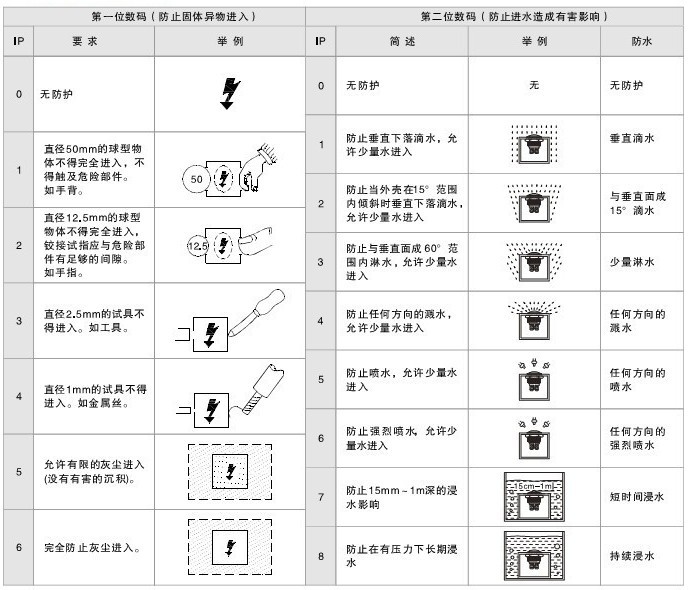

IP 国家防护等级说明:

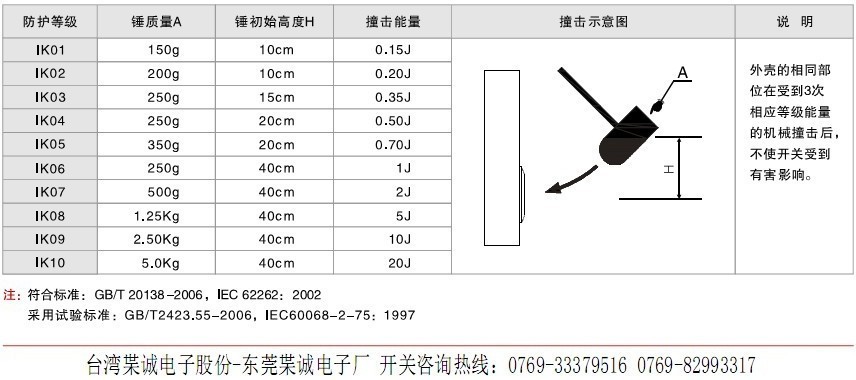

外壳防护说明:
