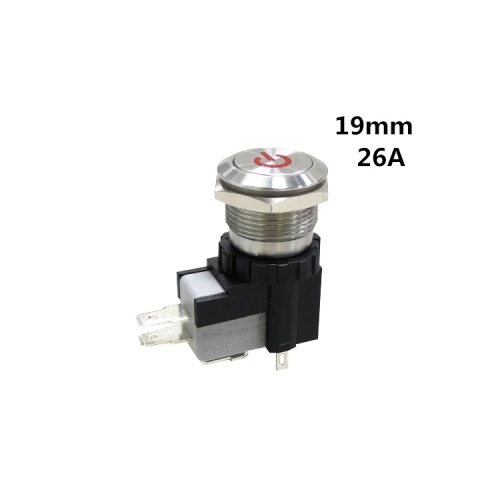

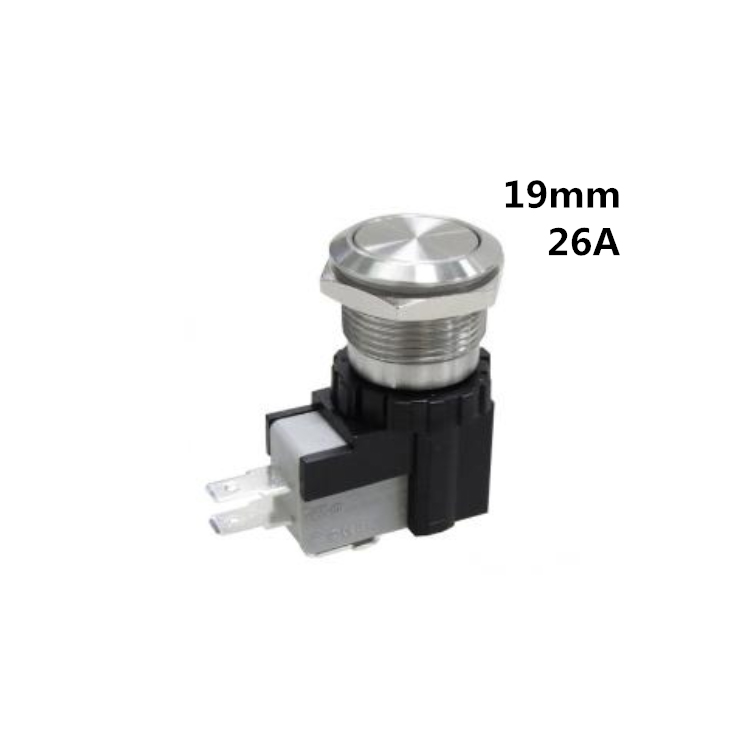

Φ19大电流防水按键开关

所属分类：19mm金属按键开关
点击次数：
发布日期：2023/07/03
更多
在线询价

详细介绍

19MM防破坏金属按钮开关
MW 19MM金属开关，大电流金属开关。这种金属按钮开关的设计来自MPB大电流按键开关系列，其负载应用仅适用于5A / 250VAC。
大多数工业控制目的都需要大电流开关，因此我们的研发团队设计了大电流速率产品，其速率可以达到26A / 125VAC。

MW防水按钮开关套管提供19mm，22mm和25mm型号。
19mm型号使用了多个组件的组合。同时，此防破坏开关还可以达到IP67的面板侧防水等级。
耐冲击性达到IK08等级。
MW大电流的防水通断开关还具有多种指示器选项，例如非指示器，振铃指示器，电源符号指示器和客户设计选项。
规格：
电流电压：16A，26A 250 / 125VAC。
接触电阻：50mΩmax。@ 1A 12VDC（初始值）
绝缘电阻：最小100mΩ在500VDC
介电强度：1,500V RMS @海平面
工作温度：-25°C至85°C
机械寿命：自回1,000,000次，自锁500,000次
电气寿命：16A / 125＆250VAC 50,000循环
26A / 125＆250VAC 10,000周期
工作压力：3.5±1.5N
行程：约3.2mm
防护等级：IP67，IK08（不锈钢）
扭矩：1〜3Nm

产品特性
MW系列大电流金属开关采用分件组合方式，微动开关部件与上半部的铜头部件可自行拆换,
直接解决了使用者在维修及安装上的困扰，更增加了替换的便利性。
MW系列大电流开关的安装说明如下
步骤1：先把上半部的金属开关往左旋转
步骤2：金属开关旋转后即可向上取出
步骤3：取出后就可以把上半部金属开关安装在机构上
步骤4：金属开关安装在机构上后，就可以安装下半部的微动开关
步骤5：待机构安装完成后，把上半部的金属开关往右旋转
步骤6：往右旋转后，即完成MW开关的安装
重要提醒-若是要接线材使用，LED正/负端子脚需以快接端子方式，以免无法安装!!

金属开关安装方式
